SULU BORULU , ELEKTRİK  KABLOLU VE KARBONİK FİLM YERDEN ISITMA MALZEMELERİ



Firmamızdan komple yerden ısıtma sistemi satın alabileceğiniz gibi isterseniz sadece malzeme de satın alabilirsiniz. Firmamız yerden ısıtma ürünlerinden bazılarının imalatçısı bazılarının ise distrübütörüdür. Alacağınız ürünler size ilk elden ulaştırılacaktır.



Eğer bir projeniz var ise malzeme veya uygulama teklifi almak için mimari projeyi bize mail ile ulaştırınız. Size birkaç alternatifli teklif hazırlayıp sunarız.




yerden ısıtma sistemi konutlar yanında endüstride , gemi sanayinde ve kar buz önlemede kullanılır



SULU BORULU SİSTEM  UYGULAMASI İÇİN GEREKLİ MALZEMELER :

yerden ııstma sistem malzemleri ve seçimi

Borulu-sulu yerden ısıtma sistemi ;

Modül panel özellikli ısı yalıtım levhası , boru , kenar yalıtım bantı , kollektör , kollektör kutusu , u klips , köşe düzeltici , kesme vanası , otomasyon ürünleri ( oda termostatı , termal vana , ana kontrölör , yer sensörü ), test göstergesi ve şap katkısından oluşur.













yerden ısıtma beton katkı maddesi

MODPAN M

Beton hava sürükleyici katkı maddesi



Yerden ısıtma şapının içerisine katılır. Şap içerisinde hava barcıklarının atılmasını sağlar. Böylelikle şapın ısı iletim kalitesi artmış olur.

yerden ısıtma beton katkısı

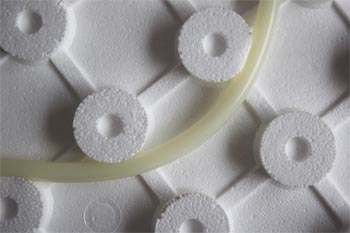

yerden ısıtma yalıtım paneli , yerden ısıtma stroforu , modülasyon paneli , zeminden ısıtma paneli

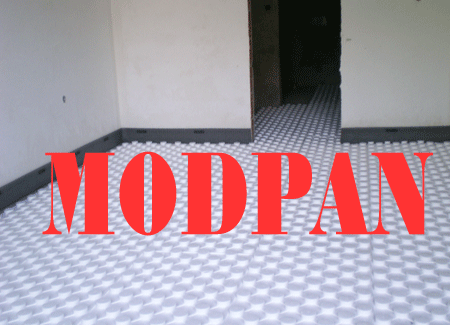

MODPAN Modülasyon Paneli

Zemin ısıtma borularının mükemmel olarak döşenebilmesi için gerekli bütün özellikleri taşıyan MODPAN modülasyon panelleri hem sistem ömrünün uzamasına hem de boruların güvenli olarak döşenmesini sağlar.

MODPAN modülasyon panelleri zemin altında iyi bir ısı yalıtımıda sağlamaktadırlar.



Ayrıntılar için : www.modpan.com  sitesini ziyaret ediniz



kenar yalıtım bantı , genleşme bantı , yerden ısıtma yalıtım bantı

MODPAN Kenar Yalıtım Bantı

Yerden ısıtma sistemlerinde şapın genleşmesinden oluşan gerilmeler kenar yalıtım bantı ile bertaraf edilir.

MODPAN kenar yalıtım bantları kendinden yapışkanlıdır. Uygulaması son derece kolaydır.  5 mm genleşme payı vardır. Toplam yükseklik 10.0 cm.dir.











KOLLEKTÖR KUTUSU ( DAĞITIM KUTUSU )

Odalara yada mahallere giden ve dönen ısıtma borularının toplandığı kutudur. Yerden ısıtma sisteminde kullanıcının tek görebildiği ve müdahele edebildiği yer bu kutudur.

Dağıtım kutusu genellikle merkez bir noktaya sıva altına monte edilir.

Binanın büyüklüğüne veya kollektör ağız sayısına göre boyutları değişkendir.

Kollektör kutularımız 40 , 60 ve 80 cm enindedir. Özel olarak 100 cm genişliğin de de imalat mümkündür.


gelişmiş yerden ısıtma kontrol grubu

Yerden ısıtma ve yerden serinletme otomasyon grubu

Soğutma modülü , ısıtma modülü , göstergeli oda termostatı , ana kontrolör , zemin sensörü ve uzaktan erişim modülü

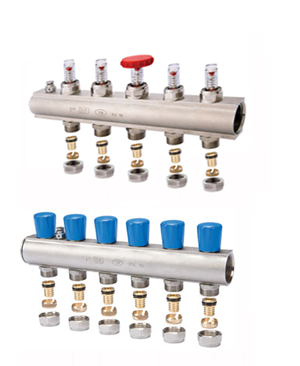

debi göstergeli otomasyona uyumlu yerden ısıtma dağıtım kollektörleri

Otomasyona uyumlu debi göstergeli yerden ısıtma dağıtım ve toplama kollektörü

2 ile 12 ağız arası - 1"

16 ve 17 mm yerden ısıtma borularına göre bağlantı fittingsleri vardır.

Kollektör , bağlantı plaketi , kesme vanası , termometresi , hava atıcı ve doldurma boşaltma musluğu ayrı olarak sipariş edilir.





debimetreli otomasyona uyumlu kollektör







dijital termostat

Dijital Göstergeli Termostat

Programlı

Programsız

Isıtma ve soğutma opsiyonlu

Yer sensörlü

Yer sensörsüz.

Yerden ısıtma ısı pompası kullanımı ile serinletme olarak ta kullanılabilir. Bu durumda termostatlarda yerden serinletmeye uygun seçilmelidir.



yerden ısıtma termostatı , döşemeden ısıtma termostatı

Yerden ısıtma için termostat

Analog göstergeli termostat

yerden-döşemeden ısıtma termostatı







yerden ısıtma için termal vana

Yerden ısıtma için termal vana.

24 V ,

230 V

NC ve NO seçenekleri.

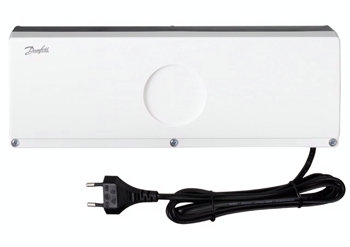

yerden ısıtma ana kontrölör

Yerden ısıtma termostat ve termal vanalar için ana kontrolör.

24 V ve 230 V

yerden ısıtma ana kontrolör



kablosuz yerden ısıtma termostatı

Göstergeli Kablosuz yerden ısıtma termostatı

kablosuz yerden ısıtma termostatı



boru bağlantı rekoru

Boru bağlantı rekoru

16 ve 17 mm zeminden ısıtma boruları için.

Euroconic bağlantı.

boru bağlantı rekoru



pert döşemeden ısıtma borusu , esnek boru

PE-RT Döşemeden ısıtma borusu

200 - 250 - 500 mt.lik kangallarda

EVOH Gizli Oksijen Bariyerli

PE-RT malzemeden mamül

5 C ortam sıcaklığına kadar soğuk olarak döşenebilir.

K : 0.40 W/mK



Almanya imalatı.



5 C ortama kadar Isıtma Gerektirmeden döşenebilen borudur.







pert döşemeden ısıtma borusu

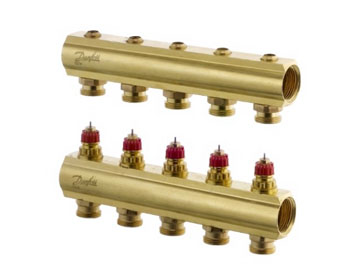

YERDEN ISITMA KOLLEKTÖRÜ , boru dağıtıcı , boru toplayıcı

KOLLEKTÖR  ( DAĞITICI / TOPLAYICI )

Odalara giden ve gelen boruların bağlantısını sağlarlar. Genellikle prinç malzemeden imal edilirler.

16 ve 17 mm boru çapları için imal edilmişlerdir.

Otomasyona uyumlu değildir.













yerden ısıtma karışım devresi , kompakt karışım devresi

Kompakt Karışım Devresi

Karışım devresi; döşemeden ısıtma uygulamalarında sisteme gidecek olan su sıcaklığının ayarlanabildiği, kollektöre montajı yapılmış pompalı hazır bir ünitedir. 3 – 12 devreli kollektör ile kullanılabilir. Döşemeden ısıtmaya yönelecek su sıcaklığı mekanik olarak ayarlanır. Devrelerdeki su akışını sağlayabilmek için sirkülasyon pompasına sahiptir. Sistemi yüksek fark basınçlardan korumak için sabit bir bypass hattı mevcuttur.
- Kollektör, pirinç malzemeden, gidiş kollektöründe debi gösterge ve ayarı, dönüş kollektöründe termostatik vanalar, havalandırma purjörü, boşaltma hortum bağlantısı ve kör tapalar mevcuttur.
- Kelepçeler
- Mekanik olarak sıcaklık ayarı
- Sirkülasyon pompası

kompakt karışım devresi

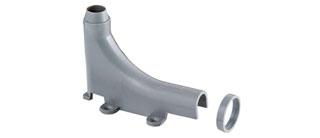

köşe düzeltici

Köşe düzeltici

köşe düzeltici



BORU TUTUCU , boru sabitleyici çengel

BORU TUTUCU

Boruların modülasyon paneline sabitlenmesini sağlarlar.

u klips


ön ayarlı kollektör grubu

Ön ayarlı Kollektör Grubu

2 ile 12 grup arası.

Otomasyona uygun.

Döşenen boru metrajına göre ön ayar yapılabilir.

40 mt ile 110 mt arası reglaj yapılabilir.

Prinç malzeme.

Aksesuarlar ve bağlantı rekorları hariçtir.

Boru bağlantısı 16 ve 17 mm euroconic.


pex-a boru

Danfoss PE-Xa EVOH Boru



600 mt kangal.

16 x 2 mm

EVOH oksijen bariyerli

PEX-a çapraz bağlı.

Almanya imalatı.

Hafızalı esnek boru.



YERLİ İmalat PE-RT boru

Yerli İmalat PE-RT boru

16* 2 mm

160 mt kangal

Oksijen bariyerli






sulu borulu ve elektrik kablolu sistem malzemeleri





DEVI ısıtma kabloları, iç mekanlar için konforlu döşemeden ısıtma ve dış zeminler için buz ve kar eritme, çatılar için donmadan koruma, boru izleme, spor sahası ısıtması, soğutma deposu koruması ve diğer uygulamalar için geliştirilmiştir.

DEVI, küçük evlerin yanı sıra ticari binalar ve özel yapılar için de geniş bir ısıtma kablosu yelpazesi sunar. Isıtma kabloları, daha çok yeni yapıların bağlantısında veya büyük yenileme projelerinde kullanılır.

Özgün tasarım her durum için maksimum performansı sağlar ve esnek kablo yapısı, kurulumu hiç olmadığı kadar hızlı ve kolay hale getirir. Bununla beraber, ürünün ve kurulumun yanı sıra yeni zemin maliyetlerini de kapsayan benzersiz 20 yıllık garanti ile emin ellerdesiniz.
•Kurulumu kolay, esnek kablo
•Hızlı tepki süresi
•Güvenli ve sağlam
•20 yıla varan tam garanti ile uzun kullanım ömrü

ısıtıcı kablo

Kablo Modelleri

DEVIFlex 18T

Ekranlı, çift iletkenli, bir soğuk uca sahip iç mekan ısıtma kablosu.
Özellikler:
- Kurşunsuz
- Yanma dayanımı
- Devicell™ Dry ile uyumlu

Kullanım alanları:
- Ev ve işyerleri için toplam iç mekan ısıtması
- Borularda donmaya karşı koruma
- Depolanabilir ısıtma
- İnce döşemelerde
- Dış mekan uygulamalarında
- Merdiven ve yürüyüş yollarında kar buz birikimini engelleme



birçok havalanında DEVI ısıtma kabloları ve kar buz önleme sistemleri kullanılmaktadır.

DEVIFlex 30T

 Tam ekranlı Çift iletkenli bir soğuk uca sahip ısıtma kablosu

Özellikler:
- Yüksek çekme dayanımı
- UV korumalı
- Yüksek çıkış
- Yanma dayanımlı
- Kurşundan arındırlmış

Kullanım alanları:
- Dış mekan uygulamaları
- Kar ve buz birikimini engelleme
- Çatı uygulamaları
- Depolanabilir ısıtma

depolanabilir ısıtma

İç mekan konfor ısıtma



dış mekan ısıtma kablosu uygulama

borularda don önleme






ELEKTRİK KABLOLU YERDEN ISITMA MALZEMELERİ



Elektrik kablolu zemin ısıtma nerelerde uygulanır ?

Elektrik kablolu zemin ısıtma : kapalı balkon ısıtılmasında , restaurant ısıtılmasında , Türk hamamı yer , duvar , göbektaşı ısıtılmasında ,küçük evlerin ısıtılmasında , proses ısıtılmasında , banyo -mutfak seramik ısıtılmasında , borularda sıcaklık korumada , merdiven basamak ısıtılmasında döşemenin altına uygulanır. Sistem bina kaba inşaat yada tadilat aşamasında uygulanır.

Elektrik kablolu yerden ısıtma nasıl yapılır ( uygulanır )?

Öncelikle ısıtma yapılacak zeminin tamamına 20-50 mm yüksekliğinde ısı yalıtımı yapılır. Üzerine hesaplanan değerdeki yerden ısıtma kabloları  döşenir. Her odada 1 yada birden fazla termostat bulunabilir. Döşeme altına sensör yerleştirilmelidir. Özellikle parke ve ahşap malzeme döşeme düşünülüyorsa sensörsüz uygulama yapılmaz. Kablolar kesinlikle eksiz olmalıdır.İyi bir uygulamanın sonucu sistem ömrü 50 yıl ve üzeridir.

Elektrik kablolu yerden ısıtma hesabı nasıl yapılır?

Isıtılacak alanın ısı kaybı hesabı yapılır.Isı kaybı binanın bulunduğu il-ilçe , duvar yapısı , cam yapısı , yönü , rüzgar durumuna göre değişiklik gösterecektir.Daha sonra döşeme malzemesi ve kullanım şartlarına bağlı olarak föylerden kablolar tesbit edilir.Her mahalde ayrı bir termostat planlanır. Bazı mahallerde birden fazla termostat bulunabilir.

Elektrik kablolu yerden ısıtma hangi aşamalarda uygulanır?

Elektrik kablolu yerden ısıtma sistemleri kaba inşaatda yada tadilatda uygulanır. Ev , villa yada işyeriniz inşaat yada tadilat aşamasında ise elektrik kablolu yerden ısıtma için firmamızla görüşebilirsiniz.Bütün eve yada işyerine uygulanabildiği gibi sadece banyo , mutfak , hol , kış bahçesi, balkon kapama içinde elektrik kablolu yerden ısıtma uygulanabilir.

Elektrik kablolu yerden ısıtma sistemleri kaba inşaatda yada tadilatda uygulanır. Ev , villa yada işyeriniz inşaat yada tadilat aşamasında ise elektrik kablolu yerden ısıtma için firmamızla görüşebilirsiniz.Bütün eve yada işyerine uygulanabildiği gibi sadece banyo , mutfak , hol , kış bahçesi, balkon kapama içinde elektrik kablolu yerden ısıtma uygulanabilir.

kablolu yerden ısıtma , Elektrik kablolu zemin ısıtma : kapalı balkon ısıtılmasında , restaurant ısıtılmasında , Türk hamamı yer , duvar , göbektaşı ısıtılmasında ,küçük evlerin ısıtılmasında , proses ısıtılmasında , banyo -mutfak seramik ısıtılmasında , borularda sıcaklık korumada , merdiven basamak ısıtılmasında döşemenin altına uygulanır. Sistem bina kaba inşaat yada tadilat aşamasında uygulanır.




















ELEKTRİK KABLOLU DÖŞEMEDEN ISITMA MALZEMELERİ

elektrikli yerden ısıtma kablo kesiti , Kablolu zemin ısıtma

ISITMA KABLOSU

Ortalama kalınlık 5-7 mm. Kullanım yerine göre 10-18-30 Watt/m çizgisel güçlerde. 18 W ile 5840 W arasında hazır sonlandırılmış kablolar. Isıtma kablolarının önemli bir özelliği de soğuk uç bölgesinin elle yapılıp yapılmadığıdır.

Uzak sensörlü termostat , pano içi uygulama

PANO TİPİ TERMOSTAT
Pano içerisine monte edilir. Uzak sensörler vasıtası ile çalışır.Özellikle hamam uygulamalarında çok iyi çözümdür.40 C , 60 C ve 110 C olmak üzere üç modeli vardır. .

kablo tutturucu

Montaj Bantı Çelik.

Kabloların yere sabitlenmesi için kullanılır. Aralıkları 2.5 cm.dir.2.5 cm ve katları olarak kablo aralıklarını belirlemede de kullanılır.

Duvar tipi termostat

Duvar tipi oda termostatı. Toplam güç 3600 W. Odalarda bir yada birden fazla kullanılabilir. Banyoların dış duvarına konulur. Uzak sensörlü yada oda sensörlü olarak modelleri vardır.Eğer güç 3600 W.ın üstünde ise mutlaka kontaktörlü pano kullanılmalıdır.

yer sensörü

 Yer sensörü. Özellikle ahşap döşemelerde taban sıcaklığını sınırlamak için kullanılır.Ahşap döşemelerde ahşap altı sıcaklığı 30 C . yi geçmemelidir. Eğer geçerse taban malzemesi çalışacağından bozulmalar oluşur

elektrik kablolu hamam ısıtması , ısıtıcı kablo

Kablolu Hamam ısıtma uygulaması.

yerden ısıtma kablosu

Hazır sonlandırılmış , üzerinde 2.5 mt.lik soğuk ucu olan yerden ısıtma kablosu. Isıtma kabloları ev ısıtması yanında , hayvan barınakları ısıtılması , sera ısıtılması , tavuk çiftliklerinde , kış bahçesi ısıtılmasında , Türk Hamamı yer , duvar ısıtılmasında kullanılır.



SICAK SULU BORULU DÖŞEMEDEN ISITMA MALZEMELERİ



Sulu Borulu yerden ısıtma hangi aşamalarda uygulanır?

Borulu yerden ısıtma sistemleri kaba inşaatda yada tadilatda uygulanır. Ev , villa yada işyeriniz inşaat yada tadilat aşamasında ise sulu borulu yerden ısıtma için firmamızla görüşebilirsiniz.



Yerden ısıtma nasıl yapılır ( uygulanır )?

Öncelikle binanın tabanının tamamına 20-50 mm yüksekliğinde ısı yalıtımı yada modulasyon paneli serilir. Üzerine hesaplanan değerdeki yerden ısıtma boruları döşenir. Borular kesinlikle eksiz olmalıdır. Bütün borular her katda bir yada birden fazla toplayıcı ve dağıtıcılarda birleştirilip ana kolon hattıyla makina dairesinde bütün kolonlar toplanır.Borular 40 mt ile 160 mt arasında proje kayıpları gözönünde bulundurularak gruplandırılır.Boru kayıplarına göre debi ayarı ve pompa özellikleri seçilir. Herhangi bir hata sistemin çalışmaması demektir.

Borulu ( sulu ) döşemeden ısıtmanın dezavantajları ve zararları nelerdir ?

Sulu borulu döşemeden ısıtmanın tek dezavantajı rejime girme süresinin uzun olmasıdır, başka bir dezavantajı yoktur. En sağlıklı en ekonomik ısıtma sistemidir.Eğer hesaplamalar doğru yapılmış ve doğru uygulanmış ise daha ekonomik ve sağlıklı bir ısıtma sistemi yoktur.Kısa süreli kullanılacak mekanlar için uygun değildir.Rejime girme süresi 1 ila 6 saat arasında değişiklik gösterdiğinden kısa süreli kullanımlara uygun değildir.

Borulu ( sulu ) tabandan ısıtma nerelere uygulanır ?

Sulu tabandan ısıtma sistemleri hertürlü alternatif enerji kaynağı ile kullanılabilir.Bu nedenle ısıtma istenen heryerde kullanılabilir. Küçük hamamlarda , küçük mekan ısıtması istenen yerlerde makina dairesi gereksinimi ve ekonomik geri dönüşü uzun olacağı için kablolu yada karbon ısıtma sistemlerimiz tercih edilebilir.

Yerden/Duvardan  ısıtma boru çeşitleri ?

Döşemeden ısıtmada kullanılan borular PEX- ve PE-RT olamk üzere iki ana gruba ayrılır. İki ana grup ayrıca alt gruplara ayrılır.

PEX-a , PEX-b ve PEX-c olmak üzere PEX borular üç ana grupta toplanır. Bütün yerden ısıtma boruları oksijen bariyerli ve oksijen bariyersiz olarakda gruplandırılır.

Firmamız taahhütlerinde tamamen oksijen bariyerli boruları tercih etmektedir.

PE-RT boruların basınç dayanımları ve ısı iletim katsayıları PEX borulardan daha yüksektir.Ayrıca PE-RT BORULAR SOĞUK OLARAK ISITMA GEREKTİRMEDEN DÖŞENEBİLİR.



Sulu Borulu yerden ısıtma hesabı nasıl yapılır?

Isıtılacak alanın ısı kaybı hesabı yapılır.Isı kaybı binanın bulunduğu il-ilçe , duvar yapısı , cam yapısı , yönü , rüzgar durumuna göre değişiklik gösterecektir.Daha sonra döşeme malzemesine göre föylerden boru aralıkları tesbit edilir. Döşeme malzemelerine göre boru miktarları çok değişkendir.Borular gruplandırılır ve diğer malzemelerde hesap edilerek toplam tutarlar bulunur.
