Sistem konut,işyeri,villa,spor salonu,anaokulu,hastane,alışveriş merkezleri,otel,hamamlarda konfor amaçlı açık alanlarda ise buz önleme amaçlı olarak kullanılmaktadır.
Fizik kuralları insan anatomisine uygun üniform ısının taban zeminlerinden yükseldiğini ispatlıyor. Atalarımızın deneyimleri ise ayağını sıcak tut, başını serin diyor. İşte; Yer Kaloriferi yada Yerden Isıtma, Döşemeden Isıtma isimleriyle de adlandırılan bu sistem, belirttiğimiz faktörlerin sentezini oluşturarak, ısıtma sistemleri içerisinde ayrı bir yer alıyor. |
| |
|
|
| |
Zemin-Duvardan Isıtma
ve Soğutma Sistemleri |
| |
|
|
|
| |
Dünyanın önde gelen şirketlerinden WTH'nın ürettiği borular yaklaşık 30 yıllık bilgi ve deneyimin sonucudur.WTH marka borular güçlü yapısı sağlamlığı ve esnekliği ile tanınmıştır.Bunun yanı sıra boru, duvar(cidar) kalınlığı sayesinde eğilmeye,bükülmeye karşı son derece dirençlidir.Bu husus,boruları inşaat aşamasında hasar rizikosu olmaksızın zemin ve duvar ısıtması ,için uygun duruma getirmiştir.WTH imal ettiği ürünlere güvenmekte ve ürünlerine 50 yıl garanti vermektedir.Bunun ilk 10 yılı meydana gelecek her türlü hasarın garantisini de içerir.Bu avantajlar WTH borusunu tesisatınızda güvenle kullanmanızı sağlar.
Oksijen Yayılımı
Oksijen yerden ısıtma sistemlerinin içine difüzyon yoluyla girer.Bu, tesisatta oksitlenmeye ( paslanmaya ) neden olur.WTH'nin ürettiği borular bu olumsuz durumu kalın çeperi,dağılma freni kombinasyonu ve oksijen bariyeri sayesinde engeller.WTH boruları bu özelliği nedeniyle uluslararası geçerliliği olan standartlar tarafından kabul edilmiştir.

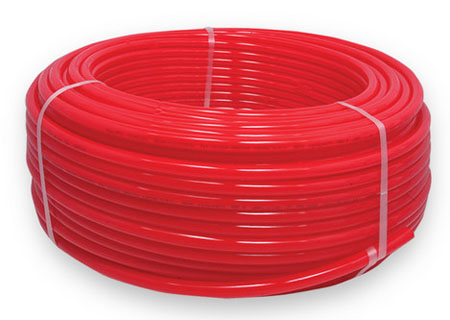

WTH PE-RT Boruları;
Dowlex katkılı Polietilen (PE-RT) malzemeden imal edilmiştir.
Dowlex katkısı sayesinde yüksek dayanım ve esnekliğe sahiptir.
Oksijen bariyerine sahiptir.
Teorik hesaplanmış ömrü 100 yıldır.
|
|
| |
|
| |
WTH borunun özellikleri
| Normlar ve Direktifler |
WTH - borusu DIN 4726/4721 Alman normuna ve BRL5602 Hollanda normuna uygundur. |
| Kullanılabilme yeteneği |
Yüksek ısı yüküne sahip zemin ve duvar ısıtma tesisatı |
| Ölçüler |
Borunun dış çapı 16mm'dir.
Duvar kalınlığı 2 mm'dir |
| KIWA/KOMO standardı |
K14281 sayı ile KIWO/KOMO ile donatılmıştır. |
| WTH marka boru,yüksek ısıya dirençli polietilen maddenin üretilmiş bir PE-RT ( Polietilen Raised Temperature Resistant ) borudur.Temel malzeme ,ısıtma sistemlerinde kullanılmak üzere özel olarak geliştirilmiş DOWLEX 2344' tür.Temel kullanım amacı ısıtma sistemleridir.Tasarlanışı - 10 C ortam sıcaklığında dahi ek bir ısıtma gerektirmeden uygulanabilir.Oksijen bariyerlidir.PEX borulara istinaden ısıl verimleri daha yüksektir. |
|
|
| . |
| |
WTH Boru Çapı 16 mm |
PE-RT / PE-X Isıtma Boruları |
Özellikler |
PE-X (İstenilen ürün)
Oksijen bariyerli ise |
WTH PE-RT |
Maximum sıcak su dayanım kapasitesi |
95°C |
95°C |
50 yıl dayanım gücü ( PE-RT'de 100 yıl) |
6bar / 70°C |
6,8 bar / 70°C |
Isı iletim katsayısı ( 16 mm çap ve 2 mm et kalınlıgında) |
0,40 W/mK |
0,46 W/mK |
Uzama Katsayısı |
0,2 mm/mK |
0,2 mm/mK |
Yüzey düzgünlüğü |
0,007 mm |
0,007 mm |
Oksijen geçirgenliği |
< 0,1 mg/l d |
< 0,1 mg/l d |
Dönüş açısı |
5 dn
(ısıtma gerektirir) |
5 dn
(ısıtma gerektirmez) |
|
|
| |
| |
|
| |
|
PEX-B oksijen bariyerli borunun Pex-A oksijen bariyerli borudan en önemli farkı çapraz bağ yapan molekül yüzdeleri'dir.PEX-A borularda bu oran %85 İken PEX-B de %65 ‘tir.
PE-RT Borularda ise tamamen farklı bir şekilde reaksiyon gerçekleştiği için çapraz bağ yapısı PEX borulara oranla çok daha gelişmiştir. |
|
Nasıl Isıtır?

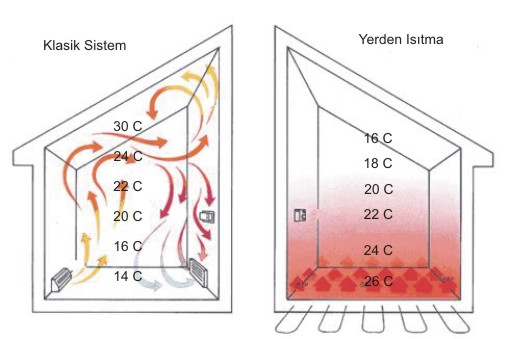

Yer kaloriferi, tüm ısıtma sistemlerinin olumlu yönlerini bir araya getirebilen en sağlıklı sistemdir. Çünkü üzerinde yaşanılan alanda, örneğin bir salonda taban yüzeylerinin sadece 25°C ısıtılması yeterlidir ve bu ısı sağlıklı bir insanın taban altı sıcaklığıdır. İşte yerden ısıtmanın gizemi burada yatıyor. Yeryüzündeki bütün canlılar (bitkiler dahil) 23-25° sıcaklıkta gelişir, yeşerir ve sağlıklı yaşar. Fiziksel açıdan bu üniform ısı ancak yerden ısıtma ile gerçekleşir. Yer kaloriferinde, diğer sistemlerde varolan hava akımı ve partiküler toz dolaşımı oluşmaz. |
| |

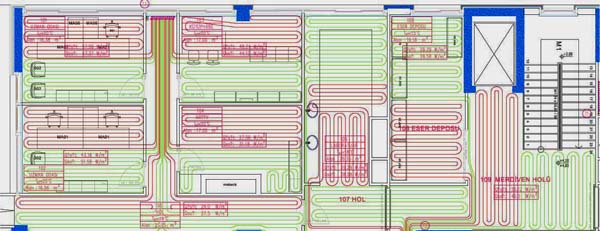

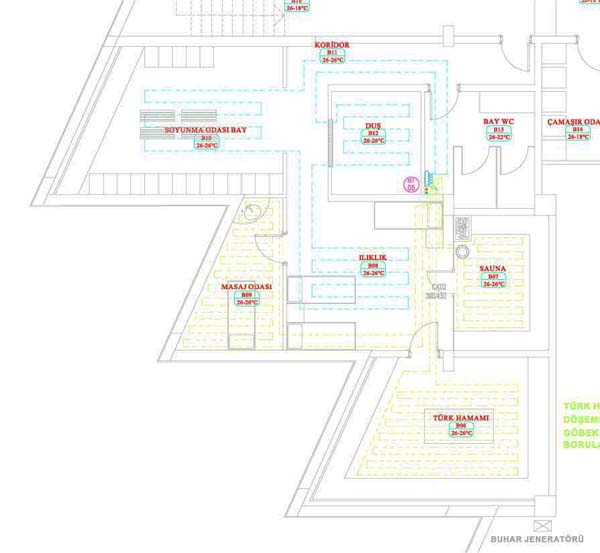

KONUT YERDEN ISITMASI
Konutlarda merdivenler , tezgah altları , tuvaletler , dolap altları hariç olmak üzere bütün yüzeye yerden ısıtma uygulanır.
Konutlarda her mekanın sıcaklığı farklıdır. Mutfaklar 18 C, Banyolar 24 C, Salon oturma odası 22 C, Yatak odası
20 C , Hol 18 C olarak hesaplama yapılır. Zeminden olan ısı kaybı yok sayılarak ısı kaybı miktarı hesaplanır. Kazan çalışma sıcaklığı max. 60 C olarak alınmalıdır. |
| |
|
|
|
| |
|
 .......................... |
| |
| |
Isı kayıplarının fazla olduğu yerler özellikle dikkate alınmalıdır. Buralardaki ısı kaybı en yakın noktadan bertaraf edilmelidir .
|
| |

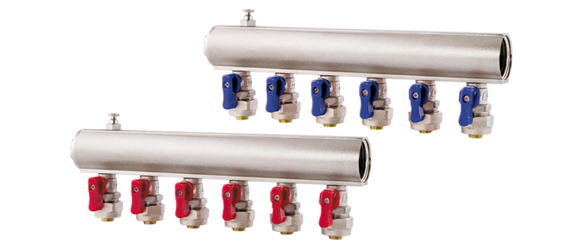

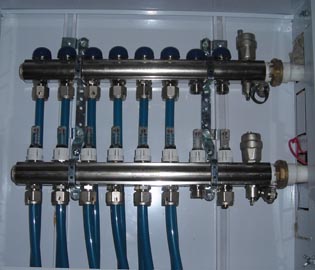

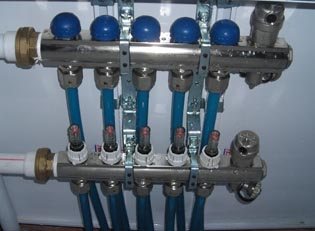

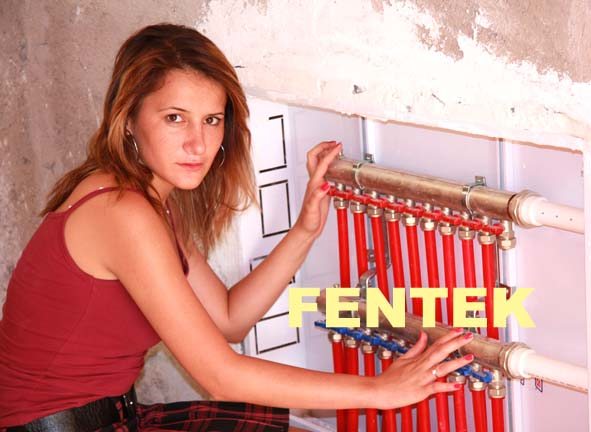

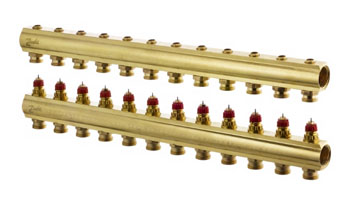

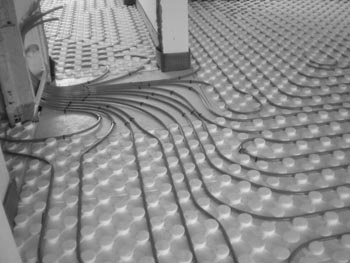

Boruların tamamı merkez bir noktada kollektörlerde toplanır. Kollektör duvar içerisine gömülmelidir. Bunun için hazır kutular olduğu gibi evin dekarasyonuna uygun ahşap kapaklıda yapılabilir.
İsteğe bağlı olarak hertürlü kumanda sistemi uygulanır.
Her mahal ayrı ayrı yada her kat ayrı ayrı oda termostatlarına bağlanır. |
|
|
| |
Nasıl Uygulanır?
Yer kaloriferinin günümüzde en yaygın olanı, taban altına döşenen plastik esaslı serpantin donatısı içindeki su sirkülasyonu ile taban yüzeylerinden homojen ısı dağılım sistemidir. Isı serpantinlerini taşıyan taban ısı yalıtımı ve buhar kesici örtü ile kenar dilatasyonları ve modülasyon lamaları, sistemin altyapısını oluşturur. İç mekanlara dağıtım merkezi bir kolektörden, çok katlı binalarda düşey dağıtım ise, tek ana kolondan sağlanır. İç mekanların değişik ısı ihtiyaçları ve kontrolü manuel veya elektro-statik valf ve duvar termostatları ile ayarlanır. Isı serpantinleri ile ısıtılan hacim arasındaki ısı köprüsü taban zeminlerine dökülen şap betonudur. |
|
| |
Binanın Grebotunu Üzerine :
Önce 2 cm kalınlığında sert izolasyon uygulanır.
Üzerine Nem izolasyonu için PE kaplanır.

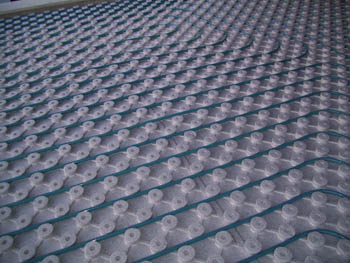

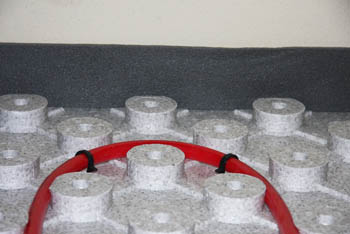

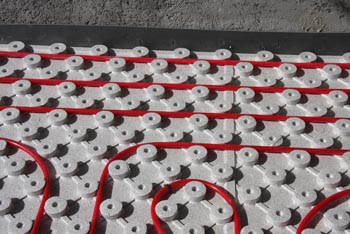

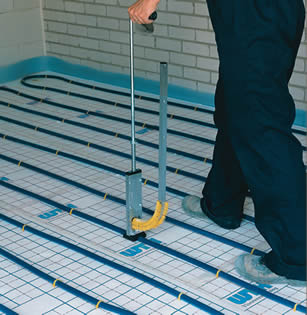

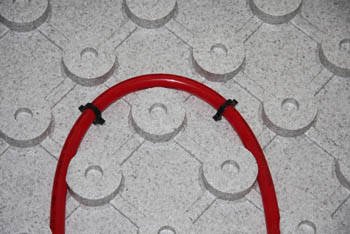

Boru döşeme şekline göre Pratik Lama Monte edilir.

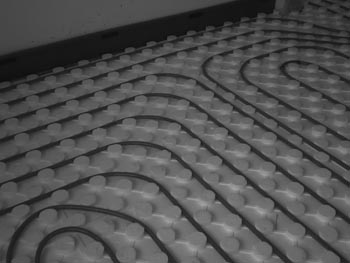

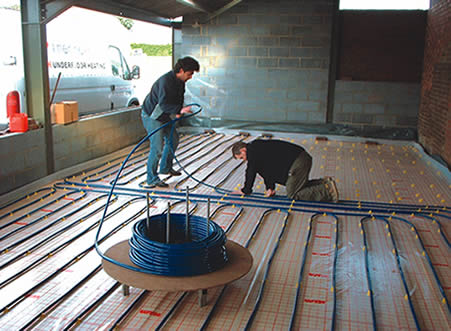

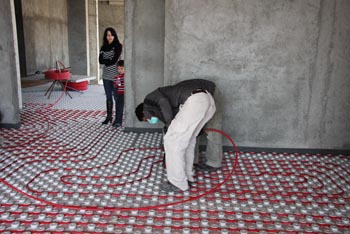

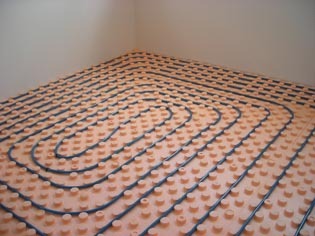

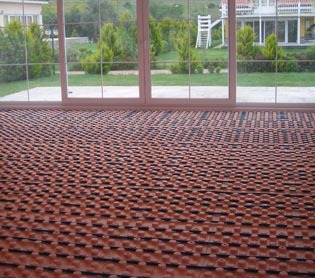

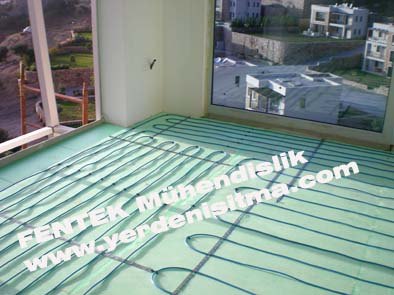

Hesaplamalara göre boru serilir.

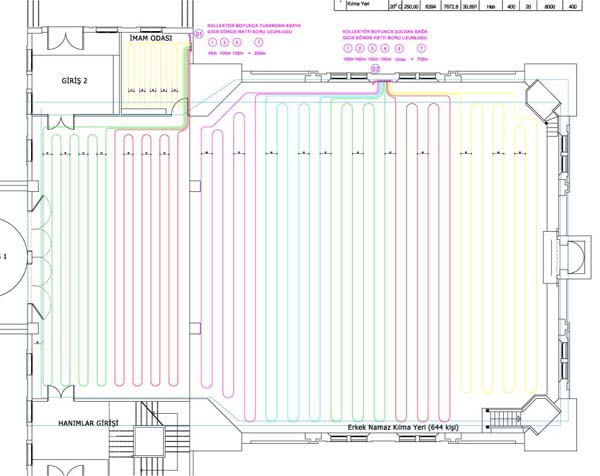

Boru miktarını ve döşeme şeklini neler etkiliyor?
Binanın bulunduğu bölge.
Binanın izolasyonu.
Camın özellikleri
Isıtıcı çalışma sıcaklığı.
Ortam sıcaklığı.
Mahal içinde yapılacak üst döşeme ( seramik, mermer,lamine parke, laminat parke, ahşap, halı)
En iyi üst döşeme malzemesi mermer ve seramiktir. Mümkünse yerden ısıtmalı mahallerde bu döşemeler uygulanmalıdır. |
|
|
Test ve sızdırmazlık kontrolu Nasıl Yapılır?
Borular kollektörden çıktıkdan sonra eksiz olarak döşenip tekrar dönüş kollektörüne monte edilir.Yani döşeme altında herhangi bir ek bulunmaz.
Kollektörlerde toplanan boruların kazana yada kazan dairesine bağlantısı ana kolon borusu vasıtası ile yapılır.
Her kollektör üstünde ana kapama vanası bulunmalıdır.Ayrıca her kollektöre bir adet manometre takılır. Eğer birkaç katdan oluşan villa ise tek merkeze bir adet manometre takılır.
Çalışma şartlarına göre belirlenen değerde basınçlı su basılarak sistemde kaçak kontrolu yapılır.
Basınçlandırılan sistem basınçlı olarak bırakılır, manometre üzerinde bırakılır. Bunun nedeni binanın inşaatının devam ediyor olmasıdır. Sistem basınçlı olarak bırakılır ki herhangi bir aşamada oluşabilecek kaçaklar buradan izlenebilsin.
Herhangi bir basınç düşümünde :
Öncelikle ek yerleri kontrol edilmelidir.Buradaki küçük sızıntılar sistemin basıncının düşmesine neden olur.Hala basınç düşmesi var ise:
Öncelikle her kollektör kendi başına test edilmelidir.Kaçağın olduğu kollektör bulunduktan sonra her hat ayrı ayrı test edilmelidir. Hat bulunduktan sonra hattın bölgesi incelenmelidir. Eğer belirti yok ise kaçak tesbit cihazı ile noktasal kaçak yeri bulunur. Burası açılarak Ekleme Rekoru vasıtası ile burası tamir edilir. |
|
| |
| |
| Binanızın her katında yer kaloriferi uygulanabilir. Isıtma kazanından her katın kolay ulaşılabilecek bir bölgesine (merdiven holü, banyo kapı arkası, vs.) plastik folyolu borular ile uygun yerden kolon çıkılarak dağıtım kolektörü dolabı konur. Bu dolaptan odalara yerden ısıtma borusu ile modülasyon yapılarak suyun oda içinde dolaşması sağlanır. Bu sistemin uygulanması çok basit olup yapının herhangi bir bölgesinde ısıtma cihazı (Radyatör, Fan-coil, vs.) gözükmediğinden oda içindeki tefrişte kolaylık sağlar. |
|
| |
| |
