Sıcak Sulu Zeminden(Yerden, döşemeden) Isıtma Borusu Nasıl Tamir Edilir.?

Alttan Isıtma,Döşemeden Isıtma

 Sulu Borulu Yerden Isıtma Nedir ? Borulu yerden ısıtma nasıl yapılır ? Yerden ısıtma hesabı nasıl yapılır. ?



Sulu Borulu Yerden Isıtma Nasıl Uygulanır ? Yerden ısıtma boruları nasıl patlar ? Döşeme esnasında dikkat edilecek noktalar nelerdir ?

Borulu yerden ısıtmada borular eksiz olarak uygulanır . Borular muhtelif boyutlarda olabilir . Bazı firmaların ürettiği borular 160 mt. , 250 , 500 bazıları 600 mt.dir. Avrupadaki üretimler genellikle 250 , 500 ve 600 mtdir.

Borular tiplerine göre belirli dönüş çaplarında döşenir.

Her firmanın boru özellikleri farklı olduğu için kafa dönüşleride farklı olabilir. Bu özellik için firmaya danışılmalıdır. Eğer üretici firmanın belirlediği dönüş çapından daha küçük çaplarda döşeme yapılırsa zamanla borularda çatlama ve kırılma oluşabilir.

DANFOSS borular için bu dönüş çapı 8 cm.e kadar inebilir.  Markaya ve boru tipine göre bu dönüş çapı 25 cmye kadar çıkabilir.

Birçok boru sıcak olarak döşenir . Bu konuda üretici firma talimatlarına uyulmalıdır. Eğer sıcak döşenmesi gereken boru soğuk olarak döşenirse kılcal çatlamalar oluşur ve zamanla bu çatlaklar patlar.  Bu çatlamalar çoğunlukla kısa zamanda oluşmaz. Bazen 10 yıl bazen 20 yıl sonra oluşur.

DANFOSS borular soğuk olarak döşenebilir ve kılcal çatlamalar oluşmaz. Ortalama çalışma ömrü 100 yıldır.



yerden ısıtma sisteminin uygulanması öncesi bütün duvarlarda ısıl genleşmeler için önlem alınır.

Boru döşenmesi esnasında firmaların belirlediği standartlara uyulmalıdır.



Boru döşenmesi esnasında Modülasyon Paneli kullanılması halinde daha nizami boru döşenmesine imkan verilmiş olunur. Ayrıca iyi dizayn edilmiş Modülasyon Paneli ile borular korunmaya alınmış olunur. Modülasyon paneli ile belirli çaplarda dönüş yapılabilir böylelikle sistemin ömrü daha uzun olur.

Yerden ısıtma sisteminin doğru olarak projelendirilmesi ve uygulanması için tecrübeli bir ısı mühendisinden danışmanlık hizmeti almalısınız.





Yerden Isıtma Doğru Uygulama Basamakları

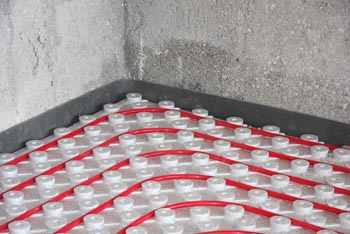

Yerden ısıtma ısı yalıtım paneli öncesi kenar genleşme bantları bütün duvar çevresine yapıştırlır.

Kenar yalıtım bantlarının yapıştırılmasından sonra modülasyon panelleri zemin ısıtması yapılacak bütün alana serilir.




yerden ısıtma panelleri , modpan ısı yalıtımı paneli , ısı yalıtımlı yerden ısıtma stroforu , ısı paneli , duvardan ısıtma paneli , zemin ısıtma paneli , döşemeden ısıtma yalıtımı

.Kenarlarda ısı yalıtım bantı yapılmış , modülasyon paneli döşenmiş alana hesaplanan miktarda hesaplanan değerdeki boru döşenir.

Boru aralıkları birçok hesap sonucu oluşur. Bu hesaplamadaki sıralama ise :

- Binanın ısı kaybı hesabı yapılır. ( taban için ısı kaybı hesabı yapılmaz )

- Isı kaybı sonucu , odanın m2 başına ısı ihtiyacı bulunur.

- M2 başına gerekli olan ısıyı sağlayacak döşeme aralığı föylerden seçilir. ( Bu föyler Makina Mühendisleri odası yayınlarında mevcutdur )

- Boru aralıklarını tabana döşenen malzeme direkt etkiler. Mermer türü malzeme ile ahşap malzeme arasında % 40-%60 arasında boru miktarı değişebilir.

 Boru miktarlarının ve aralıklarının tesbiti için uzman bir mühendisten yardım almalısınız.



boru döşeme aralıkları ve borular için standart bir aralık söylemek imkansızdır , ısı kayıpları ve döşeme malzemesine göre değikenlik gösterir.



Boruların döşeme şekli mahalin ısı kaybı şekline göre tesbit edilir.

Birçok boru döşeme şekli vardır.

- Direkt döngü

- Salyangoz

- Karma



Döşeme tipi için yine uzman bir mühendisten yardım almalısınız.

Isı kayıplarının yoğunluğu dikkate alınarak döşeme dizaynı yapılır.

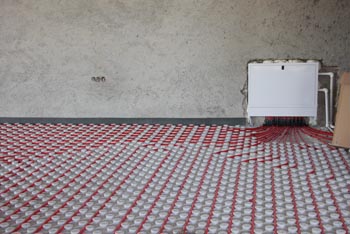

yerden ısıtma sistemi merkez bir noktada kollektör kutusu içerisinde toplanır.



Yerden ısıtmada bütün borular katlarda tek bir noktada yada birden fazla noktada toplanabilir.

Yerden ısıtmanın bütün kontrolü bu kollektörden yapılır.

Sistemin döşeme işlemi sonrası test basınç göstergesi takılır.

ısıtıcı aparat montajına kadar bu gösterge kollektör üzerinde kalır ve sürekli olarak kontrol edilir.



Yerden ısıtma sistemi iyi bir uygulama ile diğer sistemlerden daha az risklidir. Sistem ömrü seçilen malzemelere göre 50-100 yıl arasındadır.



Borularda delinme olursa nasıl onarılır ?

Firmamız ve kurucu ortaklarımız tarafından 25 yıldır yapılan uygulamalarda kendiliğinden boru delinmemiş ve patlamamıştır. Dışarıdan yapılan müdahelerde bazı delinmeler oluşmuştur. Bu delinmeler inşaat bitmeden oluştuğu için tamiratı kolayca yapılmıştır.



Yerden ısıtma sisteminde su kaçağı oluşması durumunda 2 türlü müdahale yapılabilir.

1. Eğer deliğin yeri tesbit edilmişse boru tamir seti ile tamirat yapılır. Üzeri kapatılmış bir ortamda deliğin yerinin bulunması çok zordur. Kaçak yeri için özel cihazlar bulunmaktadır. Bu şekilde bulunan kaçak yeri tamir seti ile tamir edilir.

2. Kaçağın yeri tesbit edilemiyorsa kalorifer kaçak onarım sıvısı ile sorun çözülür. Kalorifer kaçak önleme sıvısı her 1 litresi günlük 50 litre kaçak ve 200 litre toplam tesis su hacminde etkilidir.



Boru deliklerinin onarımı

yerden ısıtma borusu için tamir seti , boru ekleme rekoru

Delinen boru için tamir seti

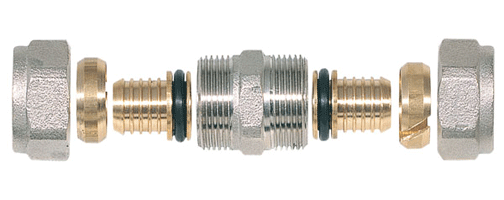

16 ve 17 mm borular için boru ekleme rekoru

Delinen bölge 40-50 cm açılır , etrafı temizlenir boru ekleme rekoru montajı yapılır ve test edildikten sonra kapatılır.



Kaçakların Önlenmesi

yerden ısıtma kaçak önleme sıvısı , yerden ısıtma tamiri , yerden ısıtma su kaçağı önleme

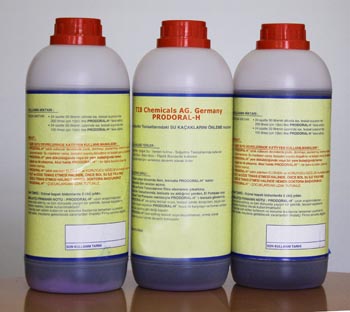

Su kaçağı olan yerden ısıtma sistemleri için onarıcı sıvı

Kullanılan sistemlerde su kaybı oluşuyor ve nereden olduğunu bilmiyorsanız su kaçağı önleme sıvısını kullanabilirsiniz.

Günlük 50 litrenin altında su kaybı olan sistemlerde 1lt. sıvı yeterlidir.

Genel kullanım şekli 200 litre su hacmi ve günlük 50 lt. kaçak için 1lt. kaçak önleme sıvısı ilavesidir.

Kaçak önleme sıvısı ilave edildikten sonra sistemdeki su boşaltılmadığı sürece sıvı tamirat işlemine devam edecektir.

Kaçak onarım sıvısı 1000 ml - 1 Litrelik ambalajlarda satışa sunulmuştur.

Ürün Almanya imalatı olup bugüne kadar % 100 başarı göstermiştir.

Türkiye.nin her yerine kargo ile sevk edilir.

Bizim çeyrek asırlık tecrübemiz Sizin En Büyük Güvenceniz Olacaktır.
